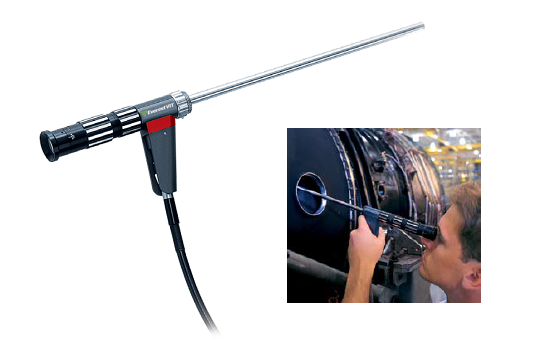

直桿內窺鏡是韋林工業內窺鏡的一種系列產品，也稱硬桿內窺鏡、硬性內窺鏡或硬管內窺鏡，廣泛應用于不需要彎曲的直孔等設備的檢測中。韋林光學直桿內窺鏡的前端，經電腦優化的高精度鏡頭將捕獲到高品質圖像，傳送到目鏡，同時光纖束從另一個方向傳輸照明光，照亮被觀察區域。除Mini型以外的其他型號產品大都采用三管設計的全金屬結構，這種設計使光學直桿鏡能夠持久地適應各種工業操作的環境。可拆卸的手槍型手柄使光學直桿鏡在必要時可進入到非常緊密的空間，旋轉軸使您不用轉動光學直桿鏡鏡身就可以得到全方位的圖像。本文以韋林產品為例，為您介紹直桿內窺鏡（硬桿內窺鏡）的結構和工作原理。

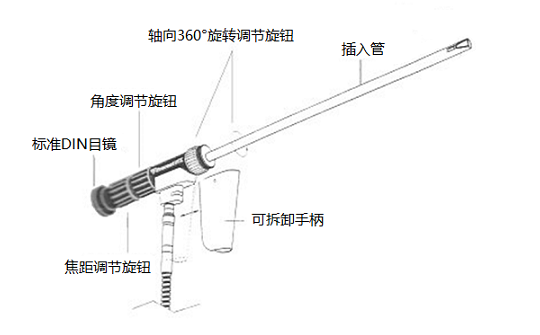

直桿內窺鏡的結構

光學直桿內窺鏡從外觀看比較簡單，主體是一個細長的桿狀物，但它的內部結構并不簡單，包括：成像系統、照明系統、光學直桿鏡鏡體、光學直桿鏡鏡身、以及末端組件組成。各部分的組成及功能一一說明如下。

成像系統由目鏡、光學透鏡組和末端透鏡組構成。目鏡可放大由光學透鏡組傳來的圖像以便人眼觀察，韋林光學直桿鏡目鏡通常都包括一個屈光度調焦裝置，不同的使用者可以調整焦距到他的視力范圍內而不需要再用鏡片，韋林的目鏡采用 “DIN”（工業感光度）標準設計，便于外接標準的目鏡轉接頭和照相機適配器；光學透鏡組是一組以特殊技術安裝在光學直桿鏡內部，可將清晰的圖像傳到目鏡的透鏡組合，它確保光學直桿鏡有較高的分辨率；末端的透鏡組是一組將圖像聚焦于光學透鏡組的透鏡，它決定光學直桿鏡觀察的視野和焦距范圍。

照明系統由光纜和透鏡組成，光纜負責進行照明光的傳導，透鏡位于光學直桿鏡前端、用于匯聚或發散光線。光纜能夠把光從光源傳導到導光柱，再沿著光學直桿鏡鏡身到達前端以照亮觀察區域。

光學直桿內窺鏡的鏡體是指光學直桿鏡的手持部分，包括調焦、放大、旋轉掃描等控制旋鈕。鏡身則指的是光學直桿鏡的工作長度，是將透鏡組導入到被測物體內部進行檢測的那部分，特有的三管式設計為光學透鏡組提供優良的保護，確保桿鏡更耐用。末端組件包括照明光纜的輸出終端和成像透鏡組。這些組件以精確的定位裝配，確保在要求的方向和視野內得到高品質圖像。

直桿內窺鏡的工作原理

了解直桿內窺鏡及硬桿內窺鏡的結構后，搞清楚工作原理就會輕松很多。檢測時，鏡身被插入到待檢測的通道內，光纖束將照明光從鏡身后端傳導到前端，照亮被檢測表面，物鏡接收被檢測表面的反射光所成光像，經鏡身內的光學透鏡組傳輸到目鏡處，由目鏡放大后，供檢測者觀察。鏡身前端的旋轉棱鏡可以滿足不同視向角的觀測要求，以實現對被檢測表面的全面觀測。

韋林光學直桿鏡，采用全金屬防護、堅固耐用、成像清晰，還可以轉接到顯示器、計算機上觀測，而且產品線豐富，多種直徑（1.7mm、1.9mm、2.7mm、4.0mm、6.0mm、8.0mm、10mm）、不同長度、視角的產品供選擇，更有觀察角度可調、視向可調的直桿內窺鏡可協助進行全方位的目視檢測，是狹小空間及復雜孔縫檢測的理想工具！
